弩,作为古代中国乃至世界范围内广泛使用的远程武器,其结构精巧,功能独特。本文将深入解析弩的结构图,带您领略这一古代武器的魅力。
弩的结构可以分为三个主要部分:臂、弓、机。
臂是弩的支撑结构,通常由木制材料制成,其形状类似于人的手臂。臂的前部有一个横贯的容弓孔,用于固定弩弓,确保在发射过程中不会左右移动。
弓位于臂的前部,是弩提供发射动力的关键部件。弩弓一般使用多层竹、木片胶制的复合弓,形似扁担,因此俗称“弩担”。弩弓的前部有一横贯的容弓孔,以便固定在臂上。
机是弩的核心发射机构,位于臂偏后的地方。弩机一般为铜制,装在弩郭(匣状)内。机内前方是用于挂弦的牙(挂钩),牙后连有望山(用于瞄准的准星)。
望山是弩的瞄准器,位于弩机的后方。西汉开始,弩的望山上刻有刻度,作用相当于现代枪械上的表尺,便于按目标距离调整弩发射的角度,提高射击的命中率。
悬刀,即扳机,位于铜郭的下方。发射时,射手通过扳动悬刀使牙下缩,弦脱钩,利用张开的弓弦急速回弹形成的动能,高速将箭射出。
弩的发射过程可以分为两个步骤:张弦装箭和纵弦发射。
1. 张弦装箭:射手将箭矢放在矢道上,将弓弦向后拉,挂在钩上。
2. 纵弦发射:射手瞄准目标后,一扣扳机,使牙下缩,弦脱钩,箭矢被射出。
弩作为一种古老的武器,在历史上经历了多次发展与演变。从最初的简单结构到后来的复合弩、滑轮弩等,弩的发射距离、威力、精度等方面都得到了极大的提升。

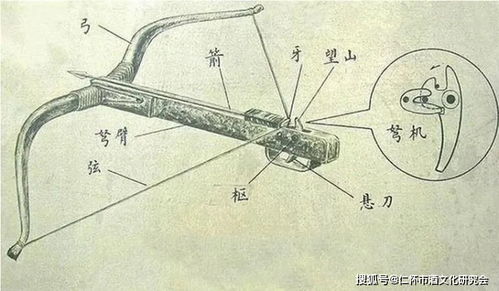

弩的结构图展示了这一古代武器的精巧与独特。通过对弩结构图的解析,我们不仅能够了解弩的基本原理,还能感受到古代工匠的智慧与创造力。在今天的武器世界里,弩虽然已经逐渐淡出历史舞台,但其独特的魅力依然值得我们去品味与传承。
